一、概述
橢圓齒輪流量計是用于對管道中液體流量進行連續測量的高精度計量儀表。它具有量程范圍大、壓力損失小、粘度適應性強，能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點，是容積式流量計的代表產品。

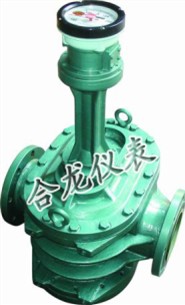

LC系列橢圓齒輪流量計，裝有現場指針顯示、字輪累計計數裝置，可以直接顯示流經管道內的液體累積流量。特別適用于成品油品介質的計量。廣泛用于石油、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的無腐蝕介質的流量計量。
二、原理結構
橢圓齒輪流量計由流量變送器和計數機構組成。變送器的主要部分是由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構，計數器和電脈沖發信器等部件。
計量室內主要有一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口處的壓力差推動而旋轉，從而不斷地把進口處的液體經初月形空腔計量后送到出口處，每轉流過的液體量是圖中新月腔的四倍，由密封聯軸器將橢圓齒輪旋轉的總數，以及旋轉的快慢傳遞給計數機構，通過指針顯示和字輪累積，即可知道通過管道中的液體總量。在計數機構中還可安裝脈沖發信器即成了帶發信的橢圓齒輪流量計，與本公司電顯示儀表配套，可以實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明。

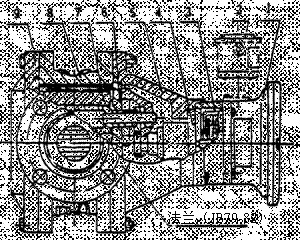

1、計數器2、發信器3、精度調節器（DN50以上使用）4、密封聯軸器 5、前蓋6、蓋板7、橢圓齒輪8、殼體9、后蓋三、通用技術參數
1. 主要構件材料及公稱壓力
|
型號
|
殼體
|
前蓋
|
后蓋
|
蓋板
|
橢圓齒輪
|
軸
|
軸套
|
公稱壓力
|
|
LC-A
|
鑄鐵
|
鑄鐵
|
鑄鐵
|
鑄鐵
|
鑄鐵
|
不銹鋼
|
含油青銅
滾動軸承
|
1.6（MPa）
|
|
工程材料
|
|
備注
|
鑄鐵材質不能在低于-10℃環境中工作，否則極易損壞。
|
|
|
|
|
|
|
|
|
|
|
|
|
2.準確度等級0.5級，0.2級(一般介質溫度在-10℃~+60℃)。
3.使用介質溫度：（環境溫度可-10℃~+60℃）。-10℃~+60℃；在高溫調整下，加高溫散熱筒可達60℃~200℃。
4.遠傳顯示現場防爆等級：ExiaⅡCT5，dⅡBT4。
四.LC系列其它特殊橢圓齒輪流量
1.高溫型流量計
高溫流量計配置散熱筒，其散熱筒規格如下：
|
小口徑高溫用散熱器（DN10~40）
|
大口徑高溫用散熱器（DN50~100）
|
|
|
|
|
|
|
T1
|
T2
|
T1
|
T2
|
注：型號中出現T為高溫流量計，但是沒有配置散熱器，用于60～120℃且不帶發信器；
型號中出現T1為高溫流量計，配置長型散熱器，用于120～200℃；
型號中出現T2為高溫流量計，配置短型散熱器，用于60～120℃。
