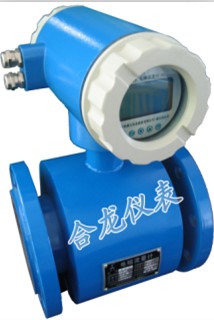

■簡介
電磁流量計是基于法拉第電磁感應原理，對導電流體進行精確測量的流量?jī)x表。
它無可動部件，測量結果與流體的溫度、壓力、粘度、密度、液固兩相流及電導率（在閾值以上）的變化無關。該產品廣泛應用于化工、食品、環保、冶金等行業，對各種腐蝕性液體泥漿、污水、飲料、藥液都可精確計量。
■結構和系統組成
LDJ系列電磁流量計可分為：
基型：由傳感器和轉換器組成。流體通過后，流量計輸出與流量成正比的4~20 mA DC標準信號，該信號送入顯示儀表或計算機。
智能型：由傳感器和智能轉換器組成。具有現場顯示累計流量、瞬時流量、信號遠傳等各種功能。
■工作原理
電磁流量計中，流過的導電流體，以流速 V 作切割磁場的運動。根據法拉第電磁感應定律，在兩個電極之間產生電動勢E。當管道內部直徑D恒定，勵磁電流不變時，磁通密度B恒定，則電動勢E與電流Q成線性關系：
E=K·B·D·
■產品型號編碼
流量Q=E
測出E值，經過電路轉換，即可測出流量。
■ 技術參數
|
公稱通徑 mm
|
DN25
|
Dn50
|
DN80
|
Dn100
|
DN150
|
DN200
|
DN250
|
DN300
|
|
流量范圍m3/h
|
0.42~10.6
|
1.68~42
|
4.32~108
|
6.8~169
|
15.2~381
|
27~678
|
42.4~1060
|
61~1526
|
|
基本誤差 %
|
±0.5% ±1.0%
|
|
電流輸出
|
4~20mA DC 負載≤750Ω
|
|
使用壓力MPa
|
4.0
|
1.6
|
|
介質溫度℃
|
-40℃~65℃ 氯丁橡膠襯里
|
|
-40℃~180℃ 四氟乙稀襯里
|
|
電極材質
|
不銹鋼316L（M）、哈氏B（H）、哈氏C（Y）、鉭（D）、鋯（E）、鈦（T）
|
|
環境溫度℃
|
-20~+55
|
|
防護等級
|
一體型IP65、分體型IP67
|
|
供電電源
|
AC 85～260V(47～63Hz) 、DC24V
|
■襯里材料
氯丁橡膠：最常用的材料，耐磨性能好，適用于水、污水及一般低濃度酸、堿、鹽溶液。
四氟乙稀：耐腐蝕性能優良，幾乎無雜質粘附。
■電極材料
不銹鋼316L：適用于水、污水及一般腐蝕性介質。
哈氏B：對非氧化性酸及堿、鹽溶液有良好的耐腐蝕性。
哈氏C：對氧化性酸及堿、鹽溶液有良好的耐腐蝕性。
鉭：價格昂貴，除氫氟酸不適用外，幾乎適用各種腐蝕性介質。
鋯：特殊需求。
鈦：適用于海水、各種氯化物和氫氧化物。
L-mag型電磁流量轉換器
智能型電磁流量計采用L-mag型電磁流量轉換器，增加的主要技術功能如下：
★現場LCD顯示：瞬時流量、累計流量同時顯示在一個屏幕上。
★具有導電率測量、勵磁電流測量等自檢和自診斷功能。
★全漢字菜單操作。
★脈沖輸出、正反相流量輸出：輸出脈沖上限可達5000cp/s，脈沖當量為0.0001~1.0m3/cp可選。
★報警輸出：兩路帶光電隔離晶體管集電極開路報警輸出。報警狀態：液體空管，勵磁斷線，流量超限。
★可選RS232或RS485串行通訊接口，具有抗雷擊保護。
■規格及外形尺寸
|
公稱通徑
mm
|
公稱壓力
MPa
|
外形尺寸
|
連接尺寸
|
質量
|
|
L
|
D
|
D1
|
n×φ
|
Kg
|
|
25
|
4.0
|
200
|
110
|
85
|
4×14
|
9
|
|
40
|
200
|
150
|
110
|
4×18
|
11
|
|
50
|
1.6
|
200
|
165
|
125
|
4×18
|
14
|
|
80
|
200
|
200
|
160
|
8×14
|
18
|
|
100
|
250
|
235
|
180
|
8×18
|
23
|
|
150
|
300
|
285
|
240
|
8×22
|
33
|
|
200
|
350
|
340
|
295
|
8×22
|
48
|
|
250
|
450
|
385
|
350
|
12×22
|
73
|
|
300
|
500
|
445
|
410
|
12×26
|
100
|
